Jako zaufany dostawca żurawi pomostowych ze sztywnym wysięgnikiem często jestem pytany o to, jak działają te niezwykłe urządzenia. W tym poście na blogu zagłębię się w wewnętrzne działanie żurawia pokładowego ze sztywnym wysięgnikiem, badając jego komponenty, zasady działania i kluczowe czynniki, które czynią go niezbędnym narzędziem w różnych gałęziach przemysłu, zwłaszcza w sektorze morskim.
Elementy dźwigu pokładowego ze sztywnym wysięgnikiem
Żuraw pokładowy ze sztywnym wysięgnikiem składa się z kilku podstawowych elementów, z których każdy odgrywa kluczową rolę w jego ogólnej funkcjonalności.
1. Bum
Wysięgnik jest najbardziej widoczną częścią żurawia. Jest to sztywna konstrukcja wystająca na zewnątrz z podstawy żurawia. Długość i kąt wysięgnika określają zasięg i wysokość podnoszenia żurawia. W żurawiu pokładowym ze sztywnym wysięgnikiem wysięgnik jest zaprojektowany tak, aby był mocny i stabilny i zdolny wytrzymać duże obciążenia bez znacznego ugięcia. Sztywność tę uzyskano dzięki zastosowaniu materiałów o wysokiej wytrzymałości i dobrze zaprojektowanej konstrukcji.
2. Wysięgnik
Niektóre żurawie pokładowe ze sztywnym wysięgnikiem są wyposażone w wysięgnik, który stanowi dodatkowe przedłużenie na końcu wysięgnika. Wysięgnika można użyć do dalszego zwiększenia zasięgu żurawia, umożliwiając mu dostęp do obszarów, które w innym przypadku byłyby poza zasięgiem. Można go podnosić lub opuszczać niezależnie od wysięgnika, zapewniając większą elastyczność operacji podnoszenia.
3. Podnośnik
Podnośnik odpowiada za podnoszenie i opuszczanie ładunku. Składa się z bębna, liny stalowej i silnika. Silnik napędza bęben, który zwija lub rozwija linę. Gdy lina stalowa jest nawinięta na bęben, ciężar przymocowany do końca liny zostaje podniesiony. I odwrotnie, gdy lina jest rozwinięta, ładunek zostaje obniżony. Wciągnik jest zwykle wyposażony w układ hamulcowy, aby zapewnić bezpieczeństwo ładunku podczas operacji podnoszenia i opuszczania.
4. Mechanizm obrotowy
Mechanizm obrotowy umożliwia obrót żurawia w poziomie. Składa się z dużego łożyska i układu przekładni napędzanego silnikiem. Silnik napędza przekładnię, która obraca górną część żurawia wokół podstawy. Ten obrót umożliwia dźwigowi przemieszczanie ładunku z jednego miejsca do drugiego w promieniu roboczym. Mechanizm obrotu został zaprojektowany tak, aby działał płynnie i precyzyjnie, co pozwala na dokładne ustawienie ładunku.
5. System sterowania
System sterowania jest mózgiem żurawia pokładowego ze sztywnym wysięgnikiem. Umożliwia operatorowi kontrolowanie wszystkich funkcji żurawia, w tym ruchu wysięgnika, wysięgnika, wciągnika i mechanizmu obrotowego. System sterowania może być ręczny lub zautomatyzowany. W ręcznym systemie sterowania operator używa dźwigni lub joysticków do sterowania ruchami żurawia. W zautomatyzowanym systemie sterowania żuraw można zaprogramować do wykonywania określonych zadań, takich jak powtarzalne operacje podnoszenia.
Zasady działania dźwigu pokładowego ze sztywnym wysięgnikiem
Działanie żurawia pokładowego ze sztywnym wysięgnikiem można podzielić na kilka etapów:
1. Konfiguracja
Przed rozpoczęciem jakiejkolwiek operacji podnoszenia dźwig należy odpowiednio ustawić. Obejmuje to upewnienie się, że żuraw znajduje się na stabilnej powierzchni, podpory (jeśli są na wyposażeniu) są w pełni wysunięte i prawidłowo ustawione, a wszystkie urządzenia zabezpieczające są sprawne. Operator musi również sprawdzić udźwig dźwigu i upewnić się, że podnoszony ładunek nie przekracza tego udźwigu.
2. Załaduj załącznik
Po ustawieniu dźwigu ładunek należy przymocować do haka na końcu liny stalowej. Można to zrobić za pomocą różnego rodzaju akcesoriów do podnoszenia, takich jak zawiesia, szekle lub wieszaki. Ładunek musi być odpowiednio wyważony i zabezpieczony, aby zapobiec jego przesunięciu lub upadkowi podczas operacji podnoszenia.
3. Podnoszenie
Aby podnieść ładunek, operator uruchamia silnik wciągnika. Gdy silnik napędza bęben, lina stalowa jest nawijana wokół bębna, a ładunek jest stopniowo unoszony z podłoża. Operator musi uważnie monitorować ruch ładunku i w razie potrzeby dostosować prędkość wciągnika. Wysięgnik i wysięgnik można również ustawić pod odpowiednim kątem i długości, aby zapewnić podniesienie ładunku na żądaną wysokość i położenie.
4. Przenoszenie ładunku
Po podniesieniu ładunku operator może użyć mechanizmu obrotowego, aby obrócić żuraw i przesunąć ładunek w wybrane miejsce. Wysięgnik i wysięgnik można dodatkowo regulować, aby dokładnie ustawić ładunek. Podczas tego procesu operator musi zdawać sobie sprawę z wszelkich przeszkód na drodze żurawia i uważać, aby ładunek nie miał z nimi kontaktu.
5. Opuszczanie ładunku
Kiedy ładunek dotrze do miejsca przeznaczenia, operator uruchamia silnik wciągnika w przeciwnym kierunku, aby rozwinąć linę i opuścić ładunek na ziemię. W tym przypadku operator musi uważnie monitorować ruch ładunku i upewnić się, że jest on opuszczany bezpiecznie i płynnie.
Zastosowania żurawi pomostowych ze sztywnym wysięgnikiem
Żurawie pokładowe ze sztywnym wysięgnikiem są szeroko stosowane w różnych gałęziach przemysłu, szczególnie w sektorze morskim. Oto niektóre z ich typowych zastosowań:
1. Obsługa ładunku

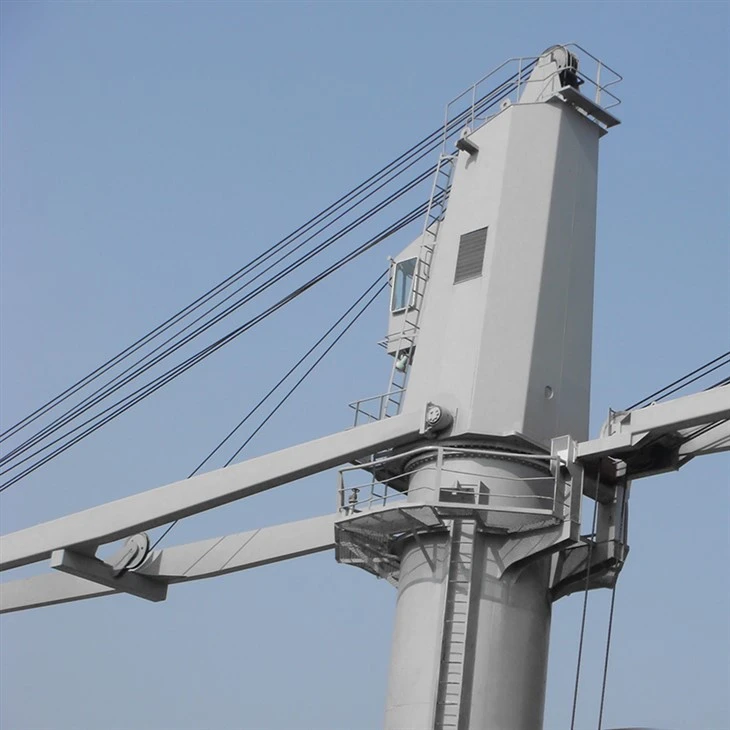

W portach i przystaniach żurawie pokładowe ze sztywnym wysięgnikiem służą do załadunku i rozładunku ładunków ze statków. Mogą obsługiwać szeroką gamę ładunków, w tym kontenery, towary masowe i ciężki sprzęt. TheŻuraw pokładowy do chwytania ładunkujest specjalnie zaprojektowany do obsługi ładunków masowych, takich jak węgiel, zboże i ruda. Wyposażony jest w specjalny chwytak, który pozwala szybko i sprawnie podnieść i przenieść ładunek.
2. Operacje na morzu
W morskim przemyśle naftowym i gazowym żurawie pokładowe ze sztywnym wysięgnikiem są używane na platformach i statkach do różnych zadań, takich jak instalacja sprzętu, konserwacja i obsługa dostaw. TheŻurawie morskie o udźwigu 10 ton i udźwigu 30 mnadają się do tego typu operacji, zapewniając niezbędny udźwig i zasięg w trudnych warunkach morskich.
3. Budowa i naprawa statków
Podczas procesów budowy i naprawy statków żurawie pokładowe ze sztywnym wysięgnikiem służą do podnoszenia i pozycjonowania ciężkich elementów, takich jak sekcje kadłuba, silniki i sprzęt. Można nimi także przemieszczać materiały po stoczni. TheSkładany dźwig pokładowyjest popularnym wyborem w stoczniach, ponieważ jego składana konstrukcja wysięgnika pozwala na łatwe przechowywanie i transport.
Zalety żurawi pomostowych ze sztywnym wysięgnikiem
Żurawie pokładowe ze sztywnym wysięgnikiem oferują kilka zalet w porównaniu z innymi typami żurawi:
1. Wysoki udźwig
Dzięki sztywnej konstrukcji wysięgnika żurawie pokładowe ze sztywnym wysięgnikiem mogą obsługiwać duże obciążenia. Są w stanie podnosić ładunki od kilku do kilkuset ton, dzięki czemu nadają się do szerokiego zakresu zastosowań.
2. Stabilność
Sztywność wysięgnika zapewnia doskonałą stabilność podczas operacji podnoszenia. Dzięki temu żuraw może bezpiecznie pracować nawet w niesprzyjających warunkach, takich jak silny wiatr lub wzburzone morze.
3. Duży zasięg
Dzięki długim wysięgnikom i opcjonalnym wysięgnikom żurawie pokładowe ze sztywnym wysięgnikiem mogą osiągać duże odległości. Dzięki temu idealnie nadają się do zastosowań, w których ładunek musi zostać podniesiony i przeniesiony na dużym obszarze.
4. Trwałość
Żurawie pokładowe ze sztywnym wysięgnikiem są zbudowane z myślą o trwałości. Wykonane są z wysokiej jakości materiałów i zaprojektowane tak, aby wytrzymać trudne warunki środowiska morskiego. Skutkuje to dłuższą żywotnością i niższymi kosztami konserwacji.
Skontaktuj się z nami, jeśli potrzebujesz dźwigu ze sztywnym wysięgnikiem
Jeśli szukasz dźwigu pokładowego ze sztywnym wysięgnikiem, nie szukaj dalej. Jako wiodący dostawca oferujemy szeroką gamę żurawi pomostowych ze sztywnym wysięgnikiem, aby spełnić Twoje specyficzne wymagania. Nasze żurawie są projektowane i produkowane zgodnie z najwyższymi standardami jakości i bezpieczeństwa, zapewniając niezawodne działanie w różnych zastosowaniach. Niezależnie od tego, czy potrzebujesz dźwigu do przeładunku ładunków, operacji na morzu czy budowy statków, mamy dla Ciebie odpowiednie rozwiązanie. Skontaktuj się z nami już dziś, aby omówić swoje potrzeby i rozpocząć proces zakupowy.
Referencje
- „Żurawie morskie: projektowanie, obsługa i konserwacja” Johna Smitha
- „Podręcznik technologii dźwigów” autorstwa Davida Browna
- Normy branżowe i wytyczne dotyczące żurawi pomostowych ze sztywnym wysięgnikiem opublikowane przez odpowiednie organizacje międzynarodowe.
