Od podnoszenia do rotacji, dogłębnej analizy zasad roboczych i kluczowych elementów żuraw morskich

Żuty morskie są kluczowym wyposażeniem inżynierii morskiej i logistyki portowej, a ich wydajne i stabilne działanie jest niezbędne do operacji offshore. Poniżej zdemontujemy zasadę pracyŻuty morskie, od podnoszenia do rotacji i szczegółowo ich kluczowych elementów.

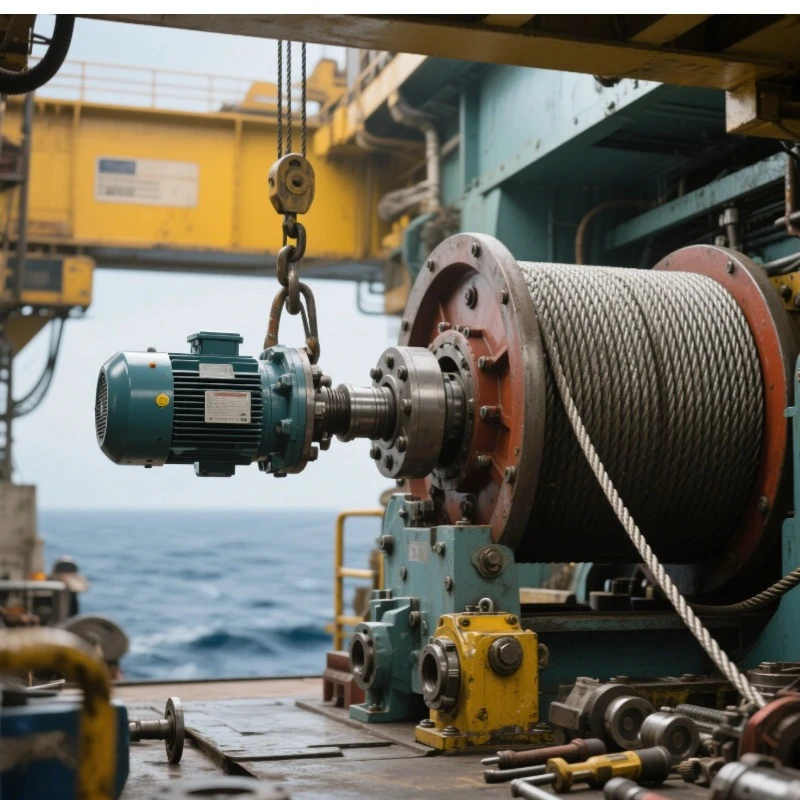

Mechanizm podnoszenia jest podstawową częścią Żuraw na morzu To osiąga pionowe podnoszenie ładunku.

- Zasada pracy:Silnik napędza reduktor, który obraca bęben. Rana linowa na bębnie jest wycofana i uwalniana w miarę obracania bębna, w ten sposób podnosząc lub opuszczając towar. Przedanie i do tyłu obrót silnika kontroluje wzrost i upadek towarów, a różne prędkości podnoszenia można osiągnąć za pomocą urządzenia sterującego prędkości.



- Kluczowe elementy
Silnik:Zapewnia moc podnoszenia. Zwykle przyjmuje silnik o wysokim momencie rozruchu i wydajność regulacji prędkości, aby dostosować się do różnych obciążeń i wymagań prędkości.
Reduktor:Zmniejsza to prędkość silnika i zwiększa moment obrotowy, aby bęben mógł uzyskać wystarczającą moc, aby podnieść towar.
Drum: Jest to element, na którym ranna jest lina druciana. Jego średnica i długość są zaprojektowane zgodnie z wysokością podnoszenia i pojemności żurawia morskiego.
Lina druciana:Bezpośrednio nosi ciężar towarów i musi mieć wysoką wytrzymałość, odporność na zużycie, odporność na korozję i inne właściwości.

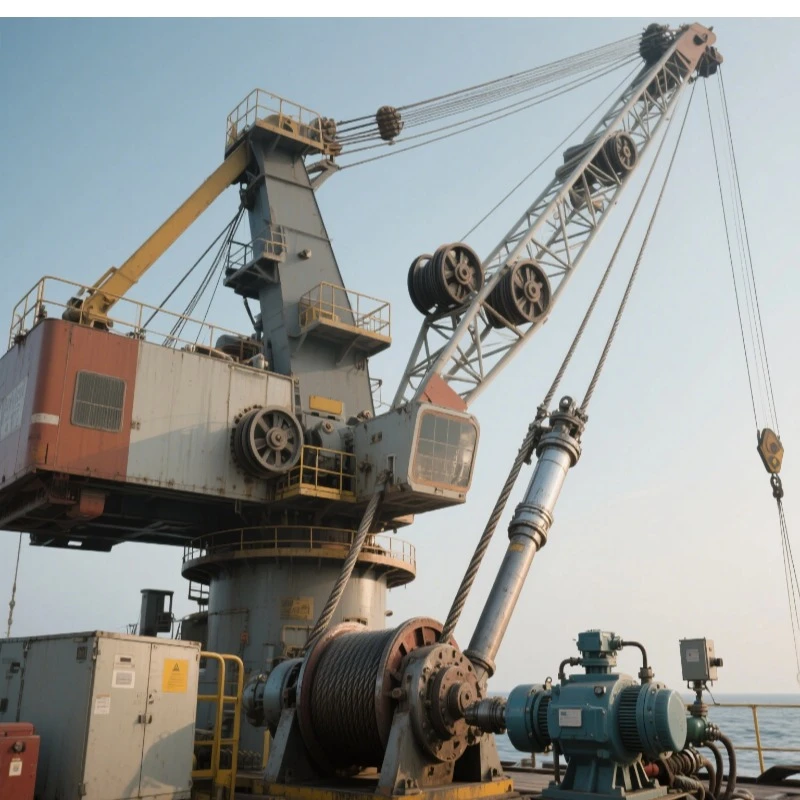

Mechanizm luffingu zmienia amplitudęŻuraw statku ramię, tym samym rozszerzającŻuraw statku Zakres operacyjny.

- Zasada pracy:Istnieją dwa główne rodzaje mechanizmów luffingu. Jednym z nich jest luffing linowy, który zmienia kąt wzniesienia wysięgnika poprzez cofanie i uwalnianie liny drucianej; Drugim jest hydrauliczne luffing, który wykorzystuje przedłużenie i wycofanie cylindra hydraulicznego, aby popchnąć wysięgnik w górę i w dół.

- Kluczowe elementy
Luffing w linii drutu:Mechanizmy Luffing obejmują linę drucianą, blok koła pasowego, wyciągarkę itp. Lina druciana jest podłączona do boomu przez blok koła pasowego, a Luffing Winch kontroluje jego wycofanie i uwolnienie.
- Hydraulic Luffing:Mechanizmy Luffing obejmują głównie cylindry hydrauliczne, pompy, zawory sterujące itp. Pompa hydrauliczna zapewnia olej ciśnieniowy, a zawór sterujący kontroluje wydłużenie i cofanie cylindra hydraulicznego.

Mechanizm złożony umożliwiaŻuraw łodziNadbudowa, aby obracać się wokół centrum obrotu, osiągając wszechstronną działalność.

- Zasada pracy:Silnik napędza obrotowy redukter, który napędza wewnętrzny lub zewnętrzny pierścień łożyska obrotowego, obracając w ten sposób górną konstrukcjęŻuraw łodzi w stosunku do niższej struktury.





- Kluczowe elementy
- Reduktor złożony:Zapewnia moment obrotowy i prędkość wymagana do obrotu.
-łożysko nadalowe:Ten kluczowy element łączy górne i dolne konstrukcje dźwigu łodzi i nosi siłę pionową, siłę poziomą i moment obalenia.



Dla niektórych ruchomychŻuty morskie, mechanizm podróżujący jest kluczem do osiągnięcia ich elastycznego ruchu.

Zasada pracy:Silnik napędza koła lub torby, aby obrócić się, aby żuraw przybrzeżny poruszał się po torze lub ziemi. Kontrolując obrót do przodu i do tyłu oraz prędkość silnika, dźwig może poruszać się do przodu lub do tyłu i regulować jego prędkość.





- Kluczowe elementy
-Wheels lub utwory:Są one w bezpośrednim kontakcie z ziemią lub torami, przenosząc wagę i siłę napędową żurawia na morzu.
Reduktor:Zmniejsza to prędkość silnika i zwiększa moment obrotowy, aby koła lub torby mogły uzyskać wystarczającą siłę napędową.
-Urządzenie do prądu:Zapewnia stabilność żurawia na morzu, gdy jest on zatrzymany i zapobiega ślizganiu się.

System sterowania koordynuje i kontroluje różne mechanizmyŻuraw na morzuAby zapewnić jego bezpieczne i wydajne działanie.

-Zasada pracy:System sterowania uzyskuje informacje o stanie operacyjnym każdegoŻuraw hydraulicznyMechanizm przez czujniki, takie jak wysokość podnoszenia, kąt luffingu, kąt złożony itp., A następnie kontroluje silnik, pompę hydrauliczną i inne siłowniki przez kontroler zgodnie z instrukcjami operatora.





- Kluczowe elementy
Czujniki, w tym przełączniki graniczne, czujniki masy, czujniki kątowe itp., Monitoruj status pracy dźwigu w czasie rzeczywistym.
- kontroler:Procesy i analizuje informacje z instrukcji kontroli czujnika i problemów.
- Panel operacyjny:Operator wprowadza instrukcje sterowania za pośrednictwem panelu operacyjnego, aby wykonać różne operacje na dźwigu statku.

Podnoszenie, luffing, zlecenie, podróżowanie i mechanizmy kontrolneŻuty morskiePracuj razem, aby ukończyć operacje morskie. Zrozumienie ich zasad pracy i kluczowych elementów jest znaczące dla projektowania, produkcji, używania i utrzymywaniaŻuty morskie. Poprzez ciągłą optymalizowanie wydajności tych mechanizmów i komponentów, wydajność i bezpieczeństwo pracyŻuty morskieMożna poprawić, co może lepiej służyć rozwojowi gospodarki morskiej.
