Żuraw Boom Knuckle
-- Wydajne, elastyczne i niezawodne rozwiązania podnoszącego pokład
Crane Knuckle Boom YFM jest specjalnie zaprojektowany dla statków, platform morskich i trudnych środowisk morskich. Może skutecznie wykonywać zadania obsługi ładunku, instalacji sprzętu i ratownictwa, łącząc struktury o wysokiej wytrzymałości, inteligentne systemy hydrauliczne i modułowe konfiguracje.
Unikalna konstrukcja boomu z dźwigu na offshore, osiąga maksymalny zakres operacyjny w ograniczonych przestrzeniach, oszczędzając 30% więcej przestrzeni pokładowej niż tradycyjne dźwigi proste. To sprawia, że żuraw Boom Knuckle jest idealnym wyborem do operacji na morzu.
W złożonych i surowych warunkach morza, żuraw Boom Knuckle YFM przyjmuje również metodę aktywnej kompensacji podnoszenia (AHC) w celu zmniejszenia wpływu fal na operacje inżynierskie na morzu.
Funkcje produktu
- opcjonalnie CAB\/bezprzewodowe zdalne sterowanie
- Struktura boomu wielofunkcyjnego, oszczędzająca przestrzeń na pokładzie
- Napęd elektryczny\/hydrauliczny, podtrzymujący pełny obrót 360 stopni
- Zakres obciążenia od 1 tony do 100 ton (dostosowywany)
- Ocena ochrony stali o wysokiej wytrzymałości - IP66
- powłoka przeciwkorozowa
- Test odporności na korozję sprayu solnego
- Odporność na wiatr i falę do skali Beaufort 8
- Certyfikowane przez organizacje międzynarodowe, takie jak DNV-GL, Rina, BV, CCS, RS, ABS itp.
- Panel sterowania PLC
- Opcjonalny system kompensacji dynamicznej (DCS)
- Projekt modułowy
- Wiele urządzeń ochrony bezpieczeństwa
Historie projektowania sukcesu

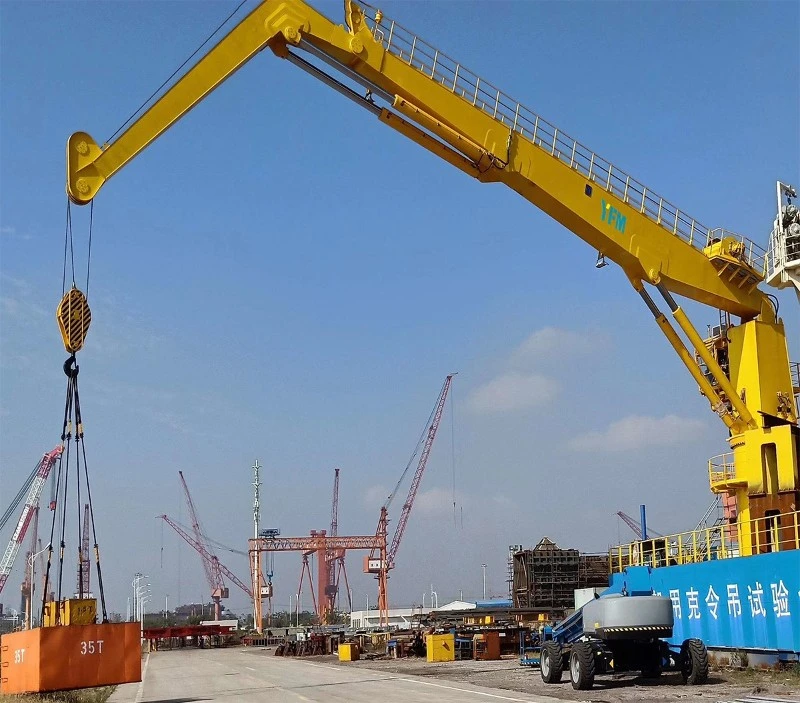

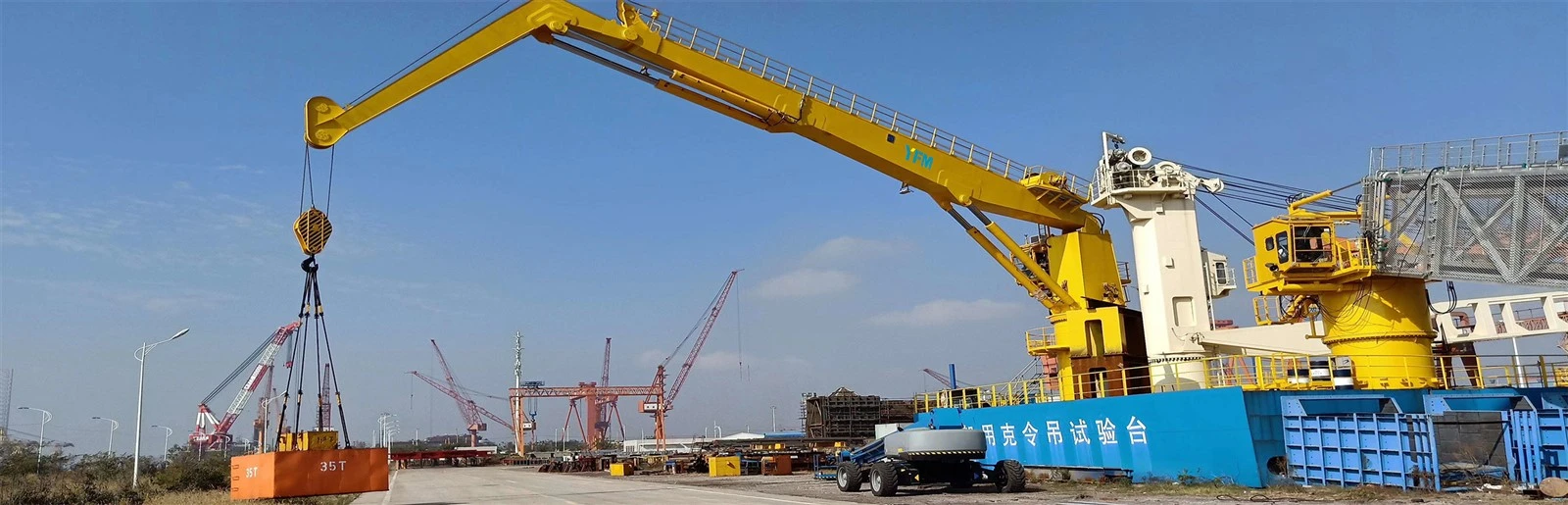

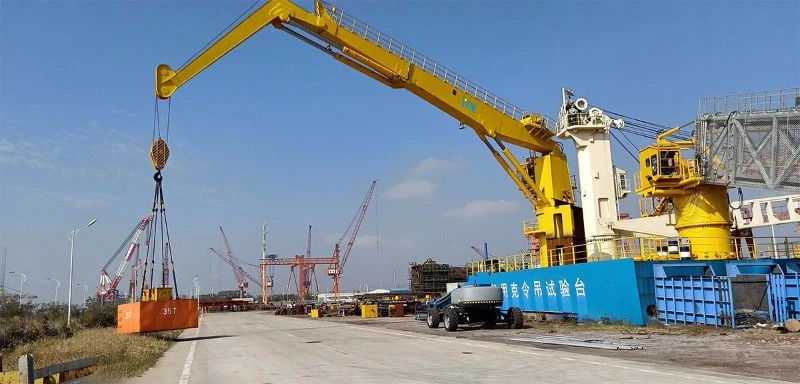

35T Electro-Hydraulic Knuckle Boom Offshore Crane C\/W AHC System
Standardy projektowe
1. Certyfikat: 1. „Przewodnik po certyfikacji urządzenia podnoszącego” ABS, 2013
2. Projektowanie życia: Projekt Crane opiera się na całe okres 20 lat.
3. Definicja podnoszenia:
- Podnośniki między statkiem a nabrzeżem w chronionej wodach, tj.
- Podnosi na pokład statku, tj. Wewnętrzna winda
- Podnosi z naczynia do statku. Wydana krzywa wyświetlona zostanie wydana
- Podnosi do głębokiej wody, podnośnik podmorski, zmniejsz się powyżej SWL o masie zanurzonej liny i DAF ze względu na siły hydrodynamiczne i dodaj pływalność obciążenia
- Podnosi do głębokiej wody w aktywnej kompensacji podnoszenia, AHC Lift General
Warunki temperatury:
1. Temperatura projektu: -10 stopnie Celsjusza
2. Temperatura otoczenia: -20 do +45 stopnie Celsjusza
3. Warunki wiatru: Zgodnie z wymogami obowiązującego społeczeństwa klasyfikacyjnego
4. Atmosfera środowiska: wysokie zasolenie
5. wilgotność: względne 85%
Dane techniczne
| Kąt złożony | <350º | Czas na luff | 100s w górę\/w dół | ||
| Szybkość złożona | {{0}} ~ 0,7 rpm | Ładowanie sił do struktury pokładu | |||
| Czynnik dynamiczny (DAF) | 1.4 | Dynamiczny moment przewrócenia | 9500 kN.M | ||
| Dodatkowy współczynnik bezpieczeństwa (SFI) | 1.4 | Dynamiczna siła pionowa | 1200 kN | ||
| Dla Systemu i Fundacji Silania (DAF+SFI) | 2.0 | Dynamiczna siła pozioma | 185 kN | ||
| Główne dane wciągarki | Pojemność podnoszenia (SWL) | 35T@12m,20T@20m | Dane Aux Winch | Pojemność podnoszenia (SWL) | 5T z funkcją jazdy 1,5T |
| Upadek drutu | 1 | Upadek drutu | 1 | ||
| Promień pracy | 5. 0 m (min) \/ 20m (maks.) | Promień pracy | 5,2 m (min) \/ 22m (maks.) | ||
| Główna prędkość podnoszenia (normalna) | 0 ~ 20m\/min (35t) | Główna prędkość podnoszenia (normalna) | 0 ~ 60m\/min (pełne obciążenie) | ||
| 0 ~ 50m\/min (ładowanie lekkie) | |||||
| Pojemność bębna | 2000m | Pojemność bębna | 110m | ||
| Odległość podróży haczyka | 1700m | Odległość podróży haczyka | 100m | ||
| Warunek listy\/wykończenia | 5º/2º | Warunek listy\/wykończenia | 5º/2º | ||
| Stalowa średnica | 44 mm | Stalowa średnica. | 19 mm | ||
| Warstwa zewnętrzna, pełne obciążenie | 35T | Warstwa zewnętrzna, pełne obciążenie | 5T | ||
| Lina druciana | Typ antykrętu, ocynkowana | Lina druciana | Typ antykrętu, ocynkowana | ||
| Średnica cokowania (zewnętrzna) | 2800 mm | Grubość ściany cokołów | 20 mm | ||
Uwaga: Wszystkie powyższe prędkości operacyjne są oparte na średniej wydajności objętościowej z naszych dostawców składników hydraulicznych. Tolerancja zmiany prędkości +10% do -5% znajduje się w zaakceptowanym zakresie i należy ją rozważyć.
| Głębokość | Pozostała pojemność podnoszenia haka (stan mokry: t) | Szacowana pojemność wdrażania (warunek suchy: t) | ||
| 0 | 35 | 35 | ||
| 500 | 30 | 33 | ||
| 1000 | 25 | 28 | ||
| 1500 | 21 | 24 | ||
| 1700 | 17 | 19 | ||
Uwaga: Siły hydrodynamiczne itp. Nie są brane pod uwagę w tej tabeli.

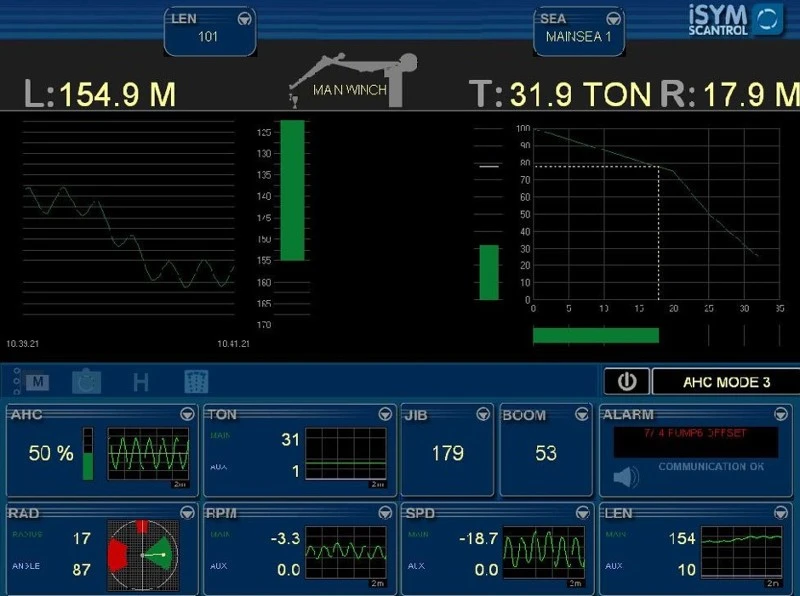

Aktywne dane kompensacyjne (od Scantrolu, Norwegia):
| 1. Performance Case AHC\/AT, 0 ~ 15t SWL, Dane dotyczące kompensacji Active Heave: | 2. Performance Case AHC\/AT, 0 ~ 35t SWL, Aktywne Dane kompensacyjne: | ||||
| Parametry projektowe | Parametry projektowe | ||||
| AHC SWL | 0-15T | AHC SWL | 0-35T | ||
| Przemieszczenie | 4m | Przemieszczenie | 3m | ||
| Okres fal | 10s | Okres fal | 12s | ||
| Maksymalna prędkość kompensacyjna | 1.4m/s | Maksymalna prędkość kompensacyjna | 0.8m/s | ||

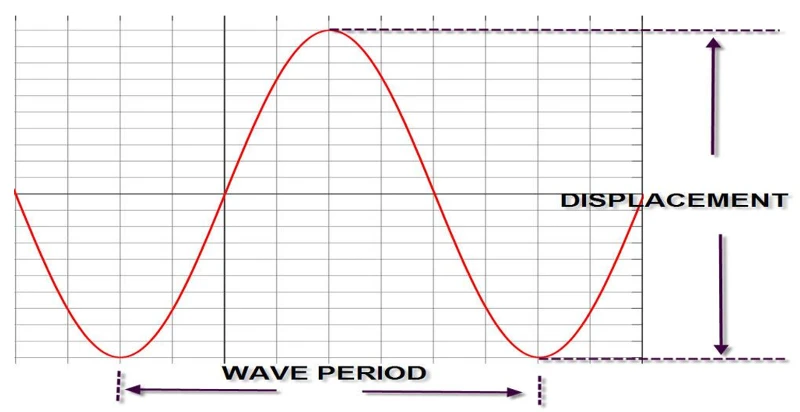

Uwaga: 1. Przesunięcie jest definiowane jako pionowy ruch punktu, w którym drut opuszcza statek. Może to być koło pasowe dźwigu lub koła pasowego zamontowana w ramce A.
Uwaga: System elektryczny na pokładzie powinien być w stanie wytrzymać możliwą regenerowaną moc z głównych silników. Szacowana moc jest obliczana jako przybliżona maksymalna wartość, która występuje podczas obniżenia maksymalnego obciążenia i wartości szczytowej w AHC\/CT przy maksymalnym obciążeniu i prędkości.
Typowe scenariusze aplikacji
✔ Instalacja i konserwacja przybrzeżnych urządzeń wiatrowych
✔ Dostawa materiałów dla platform ropy i gazu
✔ Transfer ładunków między statkami
✔ Operacje ratownicze i ratunkowe
Dostosowane usługi
Zapewniamy rozwiązania w pełnym okresie, w tym:
- Analiza adaptacji obciążenia i przestrzeni
-Konfiguracje środowiska specjalnego, takie jak odporność na eksplozję i opór o niskiej temperaturze
- Integracja technologii AHC (Active Heave Compensation)
Dlaczego warto wybrać YFM?
✅ 15 -letnie doświadczenie w produkcji urządzeń morskich, z ponad 100 udanymi przypadkami na całym świecie
✅ Wsparcie techniczne i zaopatrzenie w części zamienne 24\/7
✅ Usługi OEM\/ODM dostosowane do potrzeb klientów
